補修弁

レバー操作式補修弁

特長

レバーを90度動かすことで全閉~全開操作が可能な補修弁です。
内面または内外面に粉体塗装を施し耐食性に優れています。フランジ面のGF加工も承ります。
また口金を弁室開口の中心にとる際に、消火栓本体とレバーの干渉を回避するドッヂレバー型もございます。

仕様

JWWA B 126規格品(準拠品を含む)
φ75×100L~400L 7.5K(2種)、10K(3種)、16K(4種)
φ100×180L~400L 7.5K(2種)、10K(3種)、16K(4種)
φ150×240L 7.5K(2種)、10K(3種)、16K(4種)

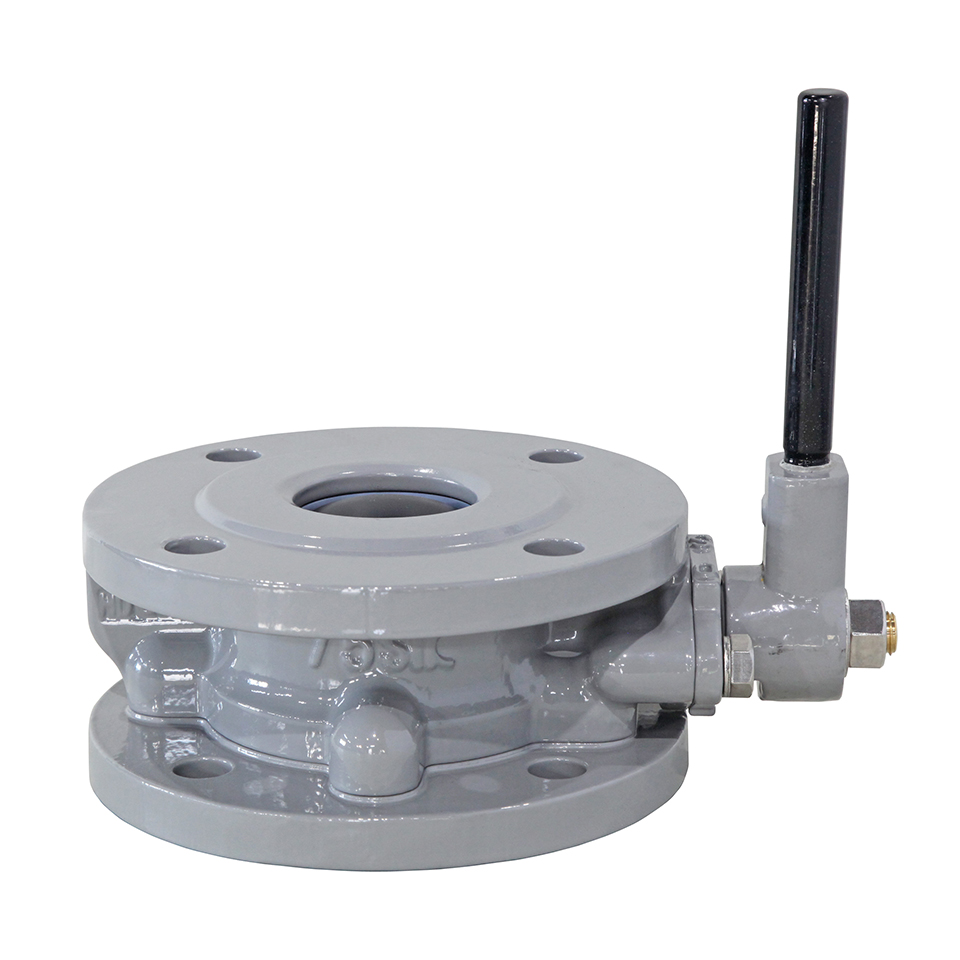

  • Φ75×L100(7.5k)Φ75×L100(7.5k)

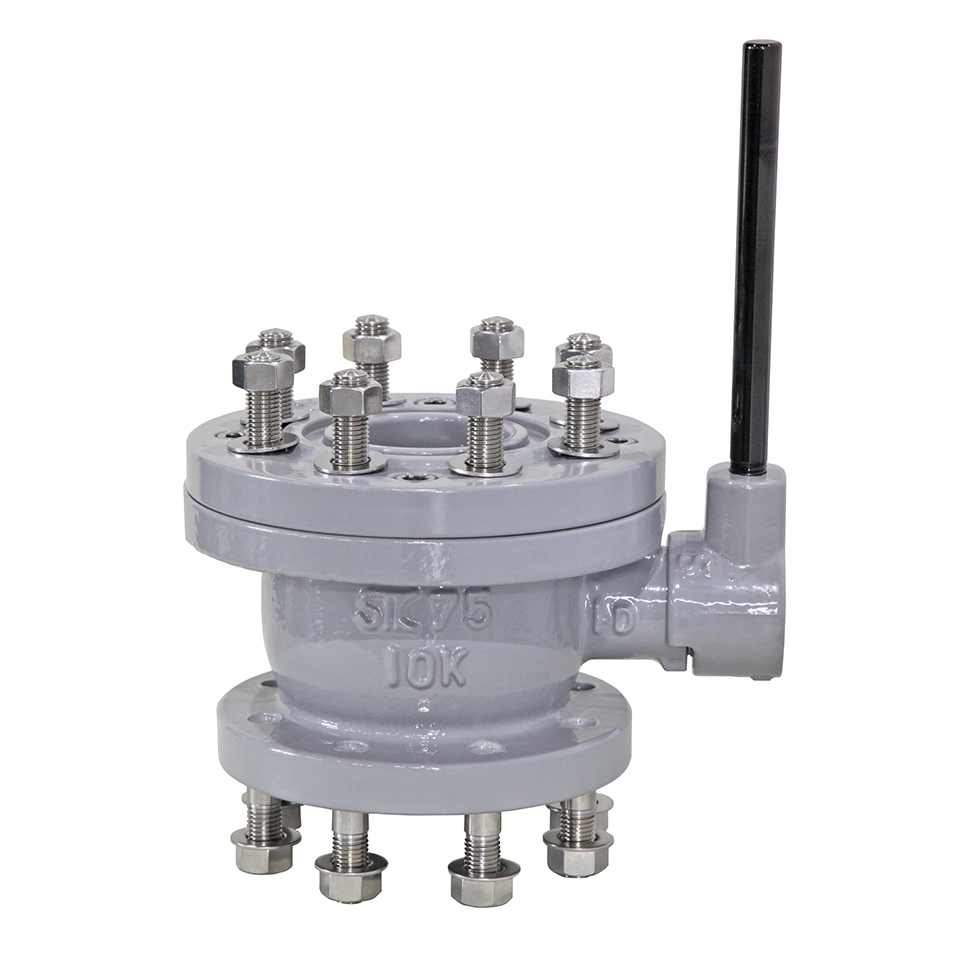

  • Φ75×L150(10k)Φ75×L150(10k)

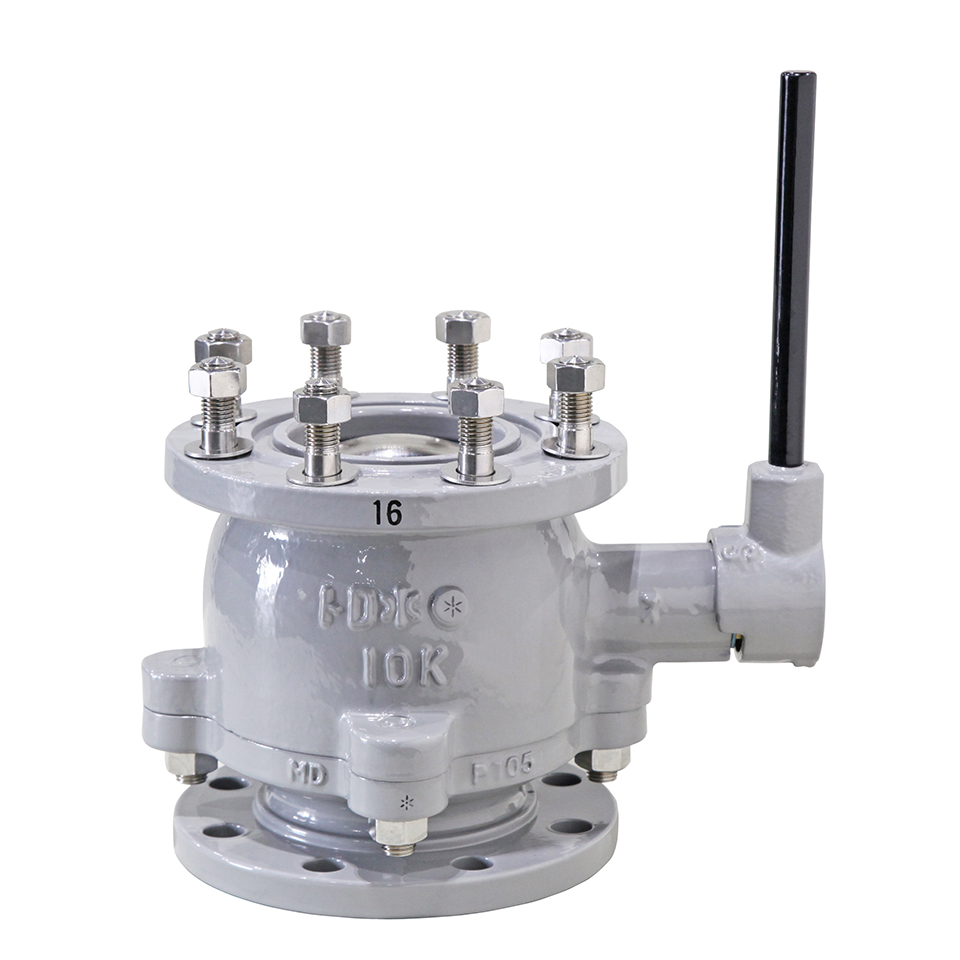

  • Φ100×L200(10k)Φ100×L200(10k)

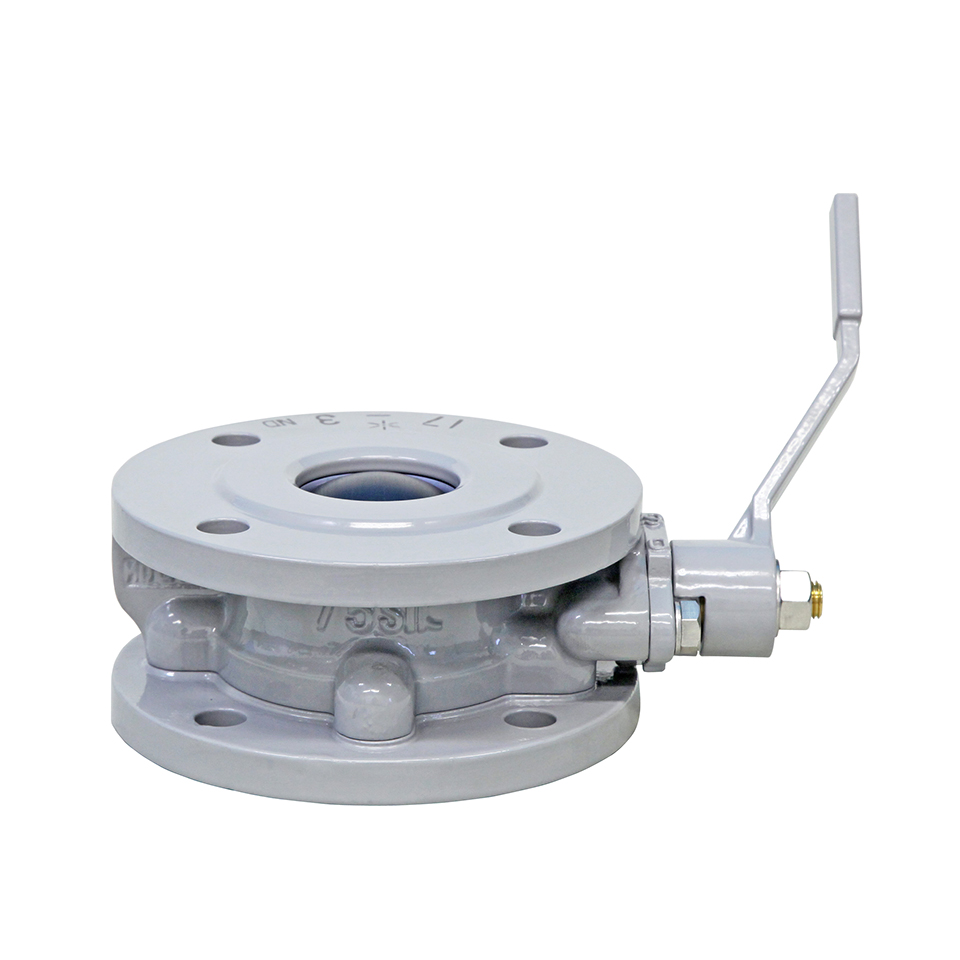

  • ドッジレバータイプドッジレバータイプ
  • 製品画像
  • 製品画像
  • 製品画像
  • 製品画像

図面ダウンロード

呼び径
呼び圧力
組立図番
図面ダウンロード [ pdf ]

Φ75-L100

7.5K

RL-073060-51

会員登録会員登録

Φ75-L150

7.5K

RL-071020-51

会員登録会員登録

Φ75-L200~L400

7.5K

RL-071030-51

会員登録会員登録

Φ100-L180

7.5K

RL-101050-51

会員登録会員登録

Φ100-L200~L400

7.5K

RL-101030-51

会員登録会員登録

Φ150-L240

7.5K

RL-150020-51

会員登録会員登録

※全ての製品の仕様・形状などは予告なく変更する場合がございます。
※写真の仕様と異なる場合がございます。
