空気弁

スーパーエア(DF‐25型急速空気弁)

特長

管路内の空気溜まりが通水障害となるため、空気の溜まりやすい管路凸部に空気弁を設置し管路を保護します。
内部構造には信頼のダブルフロートを搭載しスムーズな吸排気を実現。低圧、傾斜設置等あらゆるシーンで確実な作動を実現。レバーコック付にすることも可能です。
型番はDF-25甲型、DF-25乙型とご指定ください。

仕様

JWWA B 137 規格品です。(Φ13、Φ20 は準拠品)
13~25mm 7.5K(2種)、10K(3種)、16K(4種)
甲型:フランジなしタイプ
乙型:フランジ付タイプ

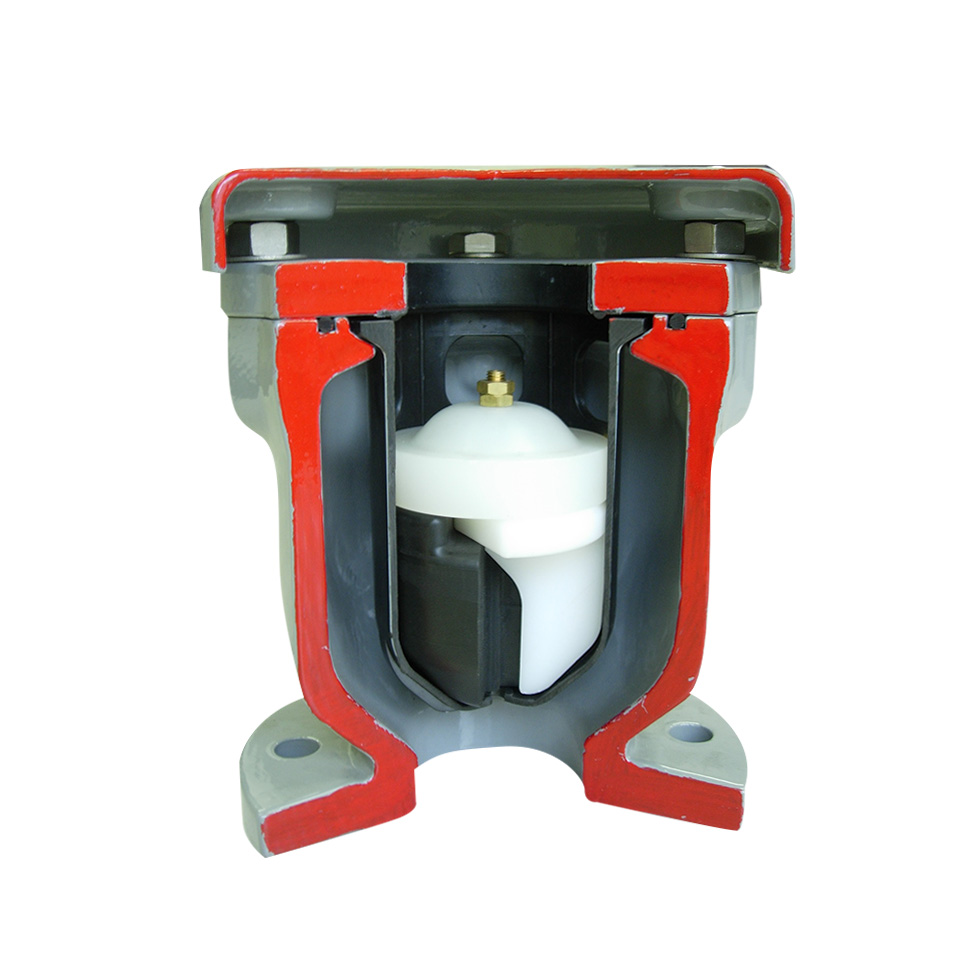

  • ダブルフロートダブルフロート

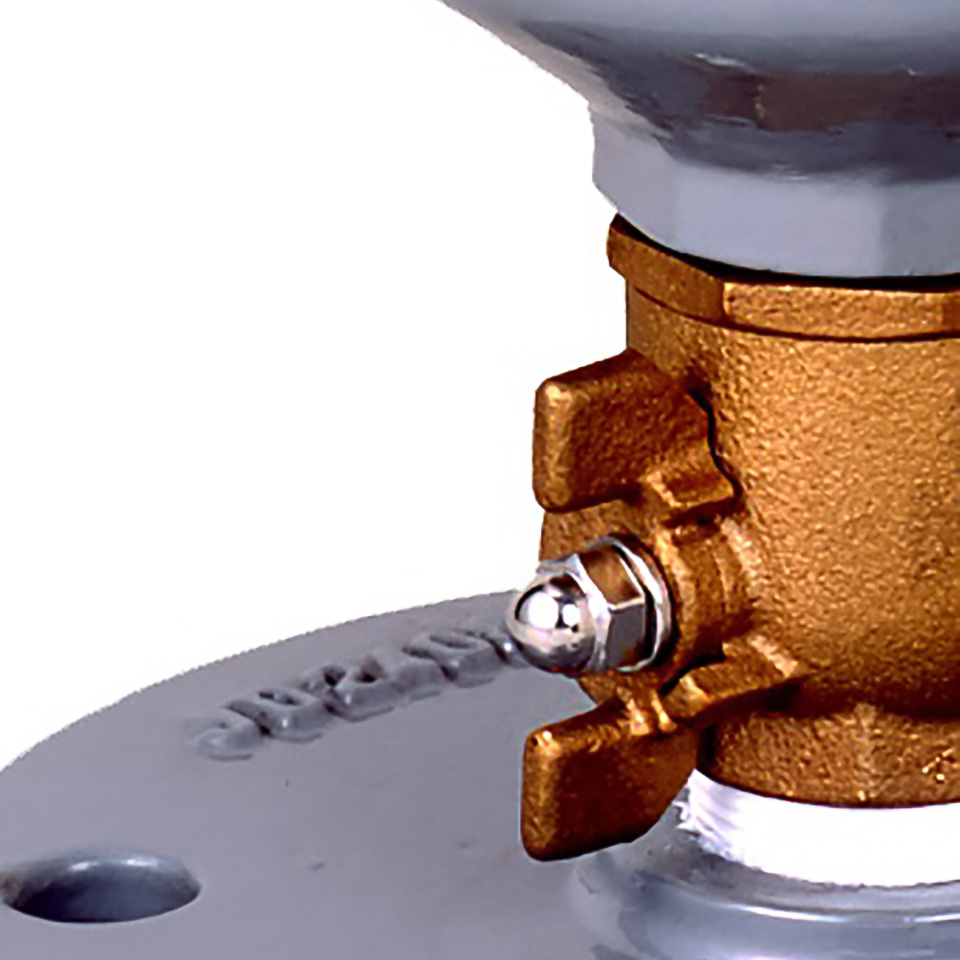

  • 蝶ネジハンドル(標準仕様)蝶ネジハンドル(標準仕様)

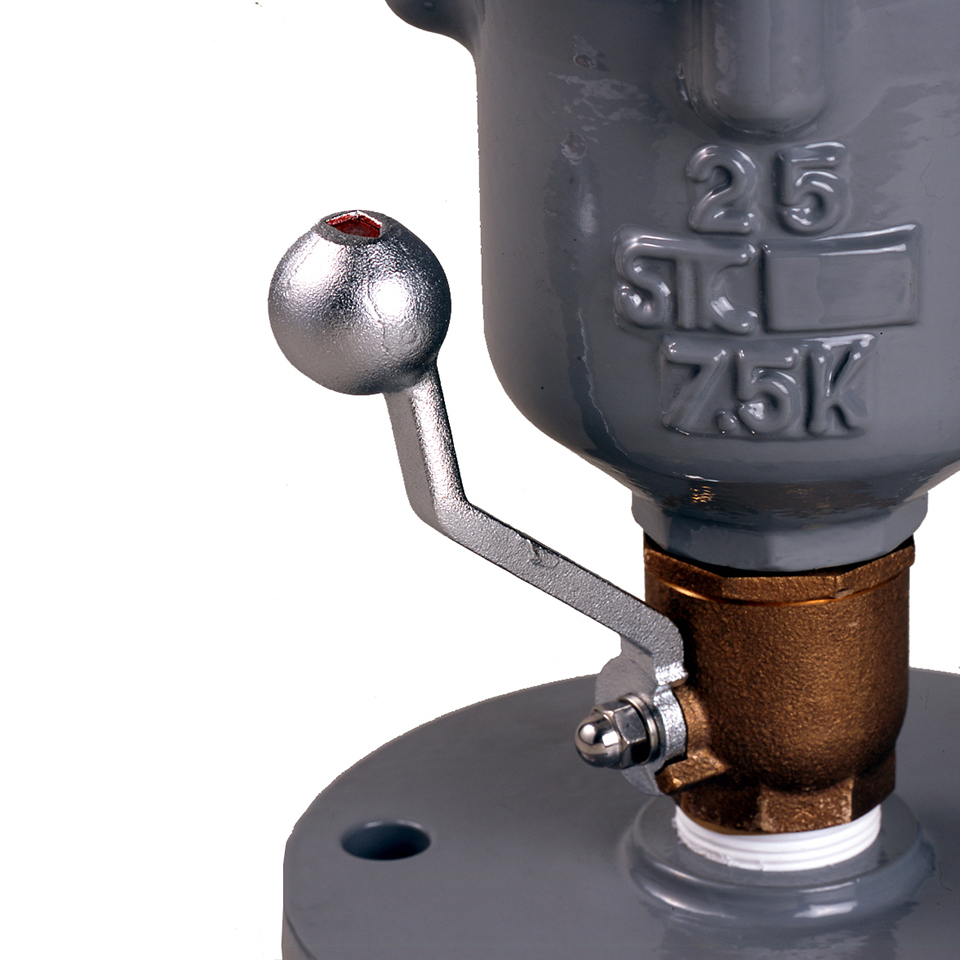

  • レバーコックハンドル(オプション)レバーコックハンドル(オプション)
  • 製品画像
  • 製品画像
  • 製品画像
  • 製品画像

図面ダウンロード

呼び径
呼び圧力
組立図番
図面ダウンロード [ pdf ]

Φ25(フランジ無)

7.5K

AS-032210-01

会員登録会員登録

Φ25(フランジ付)

7.5K

AS-032220-01

会員登録会員登録

※全ての製品の仕様・形状などは予告なく変更する場合がございます。
※写真の仕様と異なる場合がございます。
